Bieg po Kopercie

Zasady konkurencji

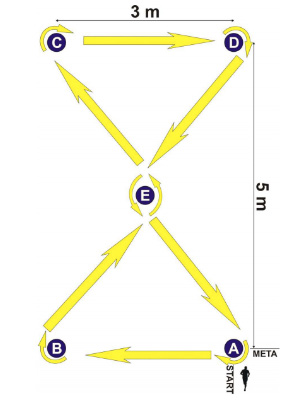

Bieg po Kopercie to konkurencja indywidualna, której tor ma kształt prostokąta (koperty). Zawodnik startuje z jednego narożnika, biegnie po wyznaczonych punktach (np. po przekątnej, wzdłuż boków, między pachołkami) i musi powrócić do punktu startowego, zachowując właściwy kierunek omijania każdego pachołka.

Zasady określają, że każdy pacholek musi być objechany z właściwej strony; jego strącenie lub omijanie skutkuje powtórką biegu lub karą czasową. Liczy się zarówno czas, jak i precyzja trasy – błąd kierunkowy jest wykrywany poprzez nieprawidłowe minięcie punktu kontrolnego.

Pomiar czasu w Biegu po Kopercie

Tutaj również sprawdza się zestaw Sectro StartLotny jako kompletny system pomiaru czasu.

• Start lotny: zawodnik ustawia się w strefie startowej; czas zaczyna się liczyć w momencie przekroczenia linii startu wykrytej przez fotokomórkę (lub matę startową). Taki start eliminuje potrzebę szybkiej reakcji na sygnał startera i zapewnia równą szansę wszystkim zawodnikom.
• Meta: najczęściej pokrywa się z linią startu lub znajduje się w przeciwnym narożniku – ponownie wykrywana przez fotokomórkę. Przecięcie promienia generuje sygnał STOP w TimeMasterze.
• Precyzja: dzięki elektronicznemu pomiarowi błąd reakcji ludzkiej zostaje zredukowany do praktycznie zera; jedynym źródłem niepewności jest rozdzielczość czujnika (zwykle 1 ms).

Aby zautomatyzować wykrywanie błędów trasy, można dodatkowo zainstalować czujniki magnetyczne przy każdym pachołku. Ich przewrócenie wysyła impuls do TimeMastera, który zostaje zanotowany jako zdarzenie błędowe. Po zakończeniu biegu sędzia ma dostęp do listy zdarzeń (czas + ewentualne błędy), co umożliwia przejrzyste rozstrzyganie sporów.

Metody pomiaru czasu – porównanie

Integracja systemu Sectro z infrastrukturą zawodów

Centralka – Chronometr TimeMaster

W architekturze proponowanej przez Sectro centralką jest chronometr TimeMaster. TimeMaster odbiera sygnały START i STOP z zewnętrznych czujników (fotokomórek, syreny startowych, czujników celu) i przetwarza je na czas z podziałem na tysięczne sekundy. Posiada wbudowaną pamięć, interfejs do PC do eksportu wyników na żywo oraz możliwość podłączenia zewnętrznego wyświetlacza LED.

Zestaw StartLotny – kompletny system pomiaru czasu

Sectro StartLotny to gotowy zestaw składający się z:

• jednostki startowej (przewód sygnałowy od syreny startowej lub przycisku startowego),
• czujników linii (fotokomórek lub mat naciskowych) umieszczonych na starcie i meta,
• przewodów łączących czujniki z TimeMasterem,
• opcjonalnych modułów wejść zdarzeń (do rejestracji błędów przeszkód, strącenia pachołków itp.),
• oprogramowania konfiguracyjnego pozwalającego ustawić tryb startu lotnego lub klasycznego.

Dzięki takiej konstrukcji cały tor zawodowy można wyposażyć w jedną centralną jednostkę (TimeMaster) i rozproszone czujniki, co upraszcza instalację i konserwację.

Linki do oficjalnych zasad konkurencji

• Regulamin Zawodów Sportowo‑Pożarniczych (PDF) – załącznik 1
• Regulamin Zawodów Sportowo‑Pożarniczych (PDF) – załącznik 2
• Regulamin Zawodów Sportowo‑Pożarniczych OSP (PDF)
• Regulamin Zawodów Sportowo‑Pożarniczych (PDF) – kolejna wersja

Podsumowanie

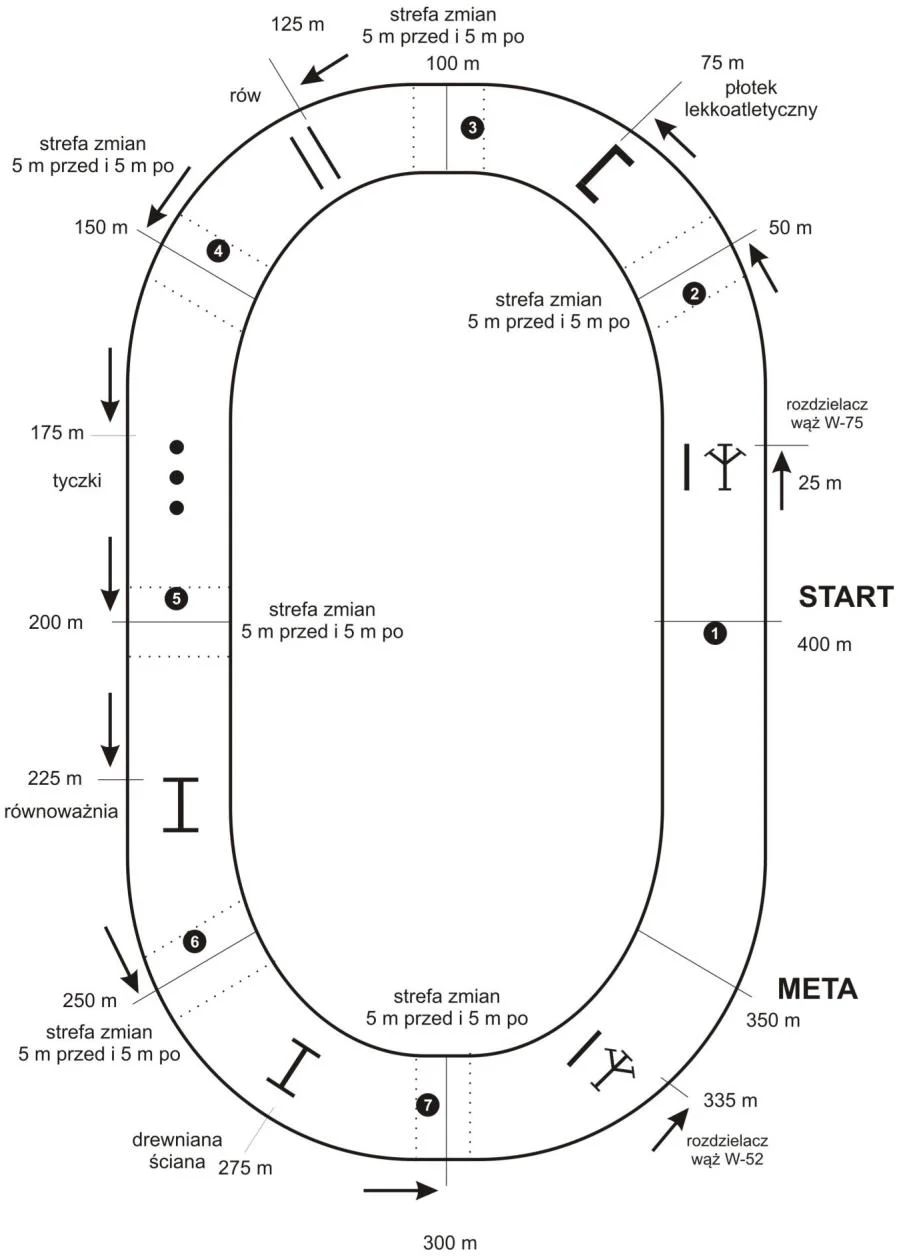

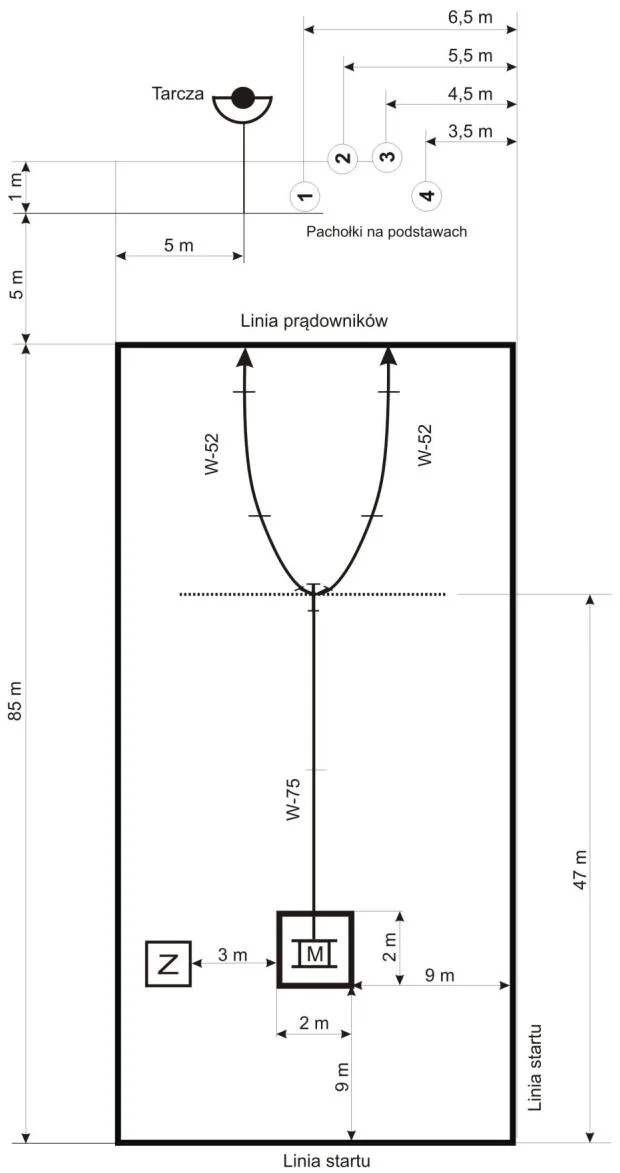

Zawody pożarnicze stanowią doskonałe i wymagające testowe środowisko dla nowoczesnych rozwiązań pomiarowych. Szczegółowe zasady Ćwiczenia Bojowego, Sztafety Pożarniczej i Biegu po Kopercie określają precyzyjne punkty startowe i zakończenia, które można zautomatyzować za pomocą elektronicznego systemu pomiaru czasu.

Zastosowanie chronometru Sectro TimeMaster jako centralnej jednostki oraz zestawu Sectro StartLotny jako kompletnego systemu pomiaru czasu pozwala na:

• redukcję błędu pomiaru z zakresu 0,2‑0,6 s (ręczny stoper) do poniżej 0,01 s,
• pełną automatyzację wykrywania startu i mety poprzez fotokomórkę i syrenę startową,
• rejstrację zdarzeń pomocniczych (np. strącenie pachołka, błąd przeszkody) bez potrzeby interwencji sędziego,
• natychmiastowe wyświetlanie wyników i archiwizację danych do dalszej analizy.

Dla projektanta systemu oznacza to konieczność zaprojektowania niezawodnej infrastruktury czujników (fotokomórek, syren startowych, opcjonalnych czujników magnetycznych) oraz ich właściwej integracji z centralką TimeMaster. Dzięki temu zawody stają się bardziej przejrzyste, wyniki bardziej wiarygodne, a strażacy mogą skupić się wyłącznie na swoim wysiłku fizycznym i taktycznym, mając pewność, że zegar mierzy ich wynik z najwyższą możliwą precyzją.
